Преобразователи частоты ProfiMaster PM30
● Типоряд мощностей: 5,5…0,75 кВт
● Напряжение: 3ф 380 В
● Выходная частота: 0…600 Гц
● Частота коммутации: 0,7 кГц … 16 кГц
● Время разгона: 0…6000 с
● Количество дискретных входов: 7
● Количество дискретных выходов: 4
● Количество аналоговых входов: 2
● Количество аналоговых выходов: 2
● Панель управления: LCD графическая 4-строчная
● Язык: русский
● Слоты плат расширения: 2
● Степень защиты: IP20 (опционально IP54)
Модель | Мощность кВА | Номинальный входной ток, А* | Номинальный выходной ток, А | Мощность электродвигателя, кВт |
PM30-4T-5.5B | 8.9 | 8 | 9.5 | 5.5 |
PM30-4T-7.5B | 11 | 10.5 | 13 | 7.5 |
PM30-4T-011B | 17 | 14.1 | 17 | 11 |
PM30-4T-015B | 21 | 20.6 | 25 | 15 |
PM30-4T-018B | 24 | 27.7 | 32 | 18.5 |
PM30-4T-022B | 30 | 34.1 | 37 | 22 |
PM30-4T-030B | 40 | 40.5 | 45 | 30 |
PM30-4T-037(B) | 57 | 54.8 | 60 | 37 |
PM30-4T-045(B) | 69 | 67.1 | 75 | 45 |
PM30-4T-055(B) | 85 | 81.4 | 91 | 55 |
PM30-4T-075(B) | 114 | 98.9 | 112 | 75 |
Значения номинального входного тока ПЧ указана для общепромышленного режима работы G.
Повышенная надежность
● Силовая цепь и цепь управления защищены от пыли за счет независимого канала для прохождения
потока охлаждающего воздуха.
● Улучшенная защита печатной платы за счет нового полимерного материала покрытия.
● Серия прошла комплексные испытания на старение при 100% нагрузке.
Высокая производительность
● Высокий крутящий момент на низких частотах вращения электродвигателя.
● Тормоз постоянного тока: для блокировки вала электродвигателя в состоянии покоя.
● Точное управление при бессенсорном управлении.
Расширенное аппаратное оснащение
● Встроенный фильтр ЭМС класса С2 (соответствие ГОСТ МЭК 61800-3-2016).
● 2 слота для подключения платы энкодера и платы коммуникационного протокола.
● Встроенный тормозной модуль мощностью 0,75–30 кВт. К заказу опционально доступны типоразмеры
● 37…110 кВт со встроенными тормозными модулями.
● Все типоразмеры оснащены встроенными дросселями постоянного тока
● Встроенный интерфейс связи Modbus RTU.
Безопасность в общепромышленных применениях
● Встроенная функция STO: соответствие самым строгим стандартам промышленной безопасности: SIL 3,
SIL CL 3 (ГОСТ Р МЭК 62061-2013) – PLe (ГОСТ ISO 13849-1-2014).

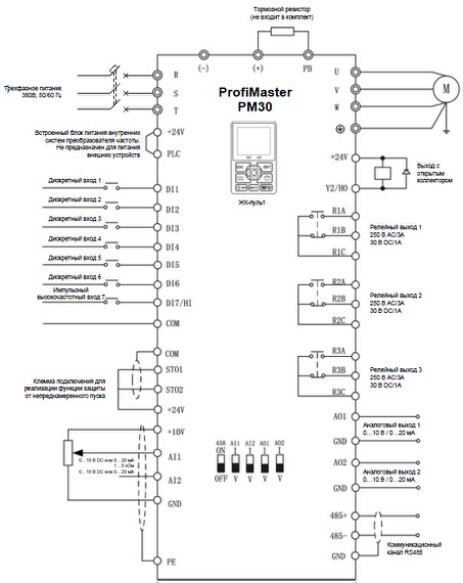

Схемы подключения трехфазных преобразователей частоты РМ30 на 380 В
Полная цифровая совместимость и возможность применения в качестве опционального пульта с сериями ПЧ Profimaster PM150A и PM500E.

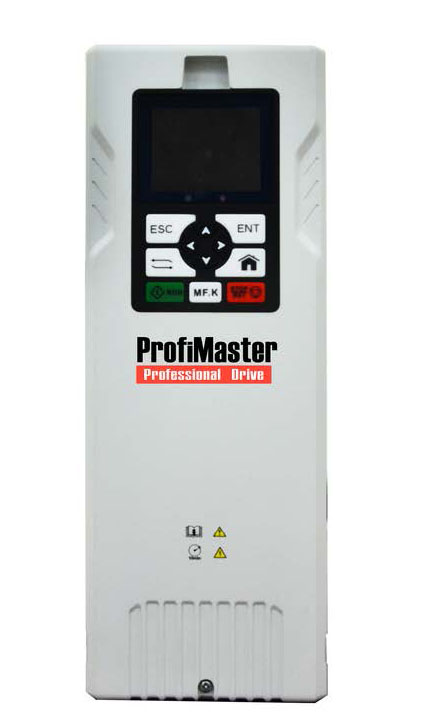

● Продвинутый ЖК-пульт для настройки и управления в стандартной комплектации
● Поддержка резервного копирования и восстановления параметров
● Гибкая кастомизация главного экрана
● Встроенная функция отображения 4- канального осциллографа
● Русифицированное текстовое меню для комфортного чтения параметров и отладки
ЭМС фильтр класса С:
● Эксплуатация устройства без дополнительного оборудования для защиты от помех.
● Экономия пространства и времени на монтаж.
● Соответствие ГОСТ МЭК 61800-3-2016.
Все модели оснащены встроенным DC-фильтром:
● Коэффициент мощности выше 0,95.

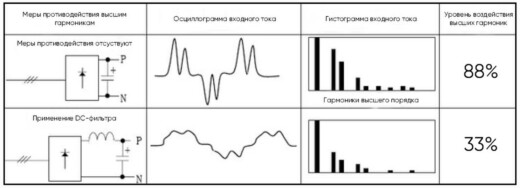

● Уровень воздействия высших гармоник в среднем снижен до 33%.
Поддержка востребованных промышленных протоколов связи.
Функция STO (Safe torque OFF) - или безопасного отключения крутящего момента.
● Соответствие самым строгим стандартам промышленной безопасности: SIL 3, SIL CL 3 (ГОСТ Р МЭК 62061-2013) – PLe (ГОСТ ISO 13849-1-2014).
● Своевременная остановка электродвигателя в чрезвычайных ситуациях.
● Исключение непреднамеренного запуска электродвигателя.

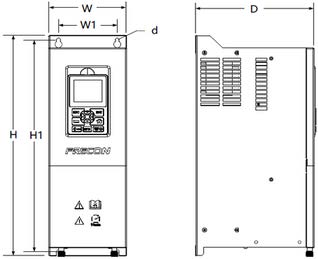

Габаритные размеры преобразователей мощностью 5,5 ~ 7,5 кВт
Модель | Габаритные и монтажные размеры (мм) | Вес нетто (кг) | Материал | |||||
Ш | Ш1 | В | В1 | Г | Монт. отверстие d | |||
3 фазы, 380В, 50/60 ГЦ Диапазон допусков: -15%~+30% | ||||||||
PM30-4T-5.5B | 125 | 87 | 385 | 371 | 214 | 6.5 | 5.34 | Пластик |
PM30-4T-7.5B | ||||||||
PM30-4T-011B | 145 | 110 | 423 | 416 | 220 | 6.5 | 14 | Листовой металл |
PM30-4T-015B | ||||||||
PM30-4T-018B | 195 | 150 | 485.4 | 470 | 232 | 7.0 | 19 | Листовой металл |
PM30-4T-022B | ||||||||
PM30-4T-030B | ||||||||
PM30-4T-037(B) | 210 | 150 | 588.4 | 570 | 258 | 7.0 | 23 | Листовой металл |
PM30-4T-045(B) | ||||||||
PM30-4T-055(B) | 250 | 200 | 550 | 534 | 368.8 | 6.5 | 31.54 | Листовой металл |
PM30-4T-075(B) | ||||||||
Универсальность
Преобразователи частоты Rrofimaster серии PM150A-2S обладают встроенными алгоритмами, позволяющими в равной степени эффективно управлять как 3-фазным асинхронным электродвигателем 220 В, так и 1-фазным электродвигателем со встроенным конденсатором или без него.
Гарантированная надежность
Благодаря применению лучших комплектующих, детально проработанной схемотехнике и автоматизированному выходному контролю удалось добиться высокого уровня качества, позволяющего ставить преобразователи частоты серии Profimaster в один ряд с мировыми лидерами индустрии.
Удобная пусконаладка
Наличие новых русифицированных пультов управления ПЧ со встроенным 4-канальным осциллографом, а также программа настройки и мониторинга работы ПЧ и оптимизированное расположение всех пунктов меню позволяют сделать процесс ввода в эксплуатацию устройств более удобным и менее времязатратным.
Стабильная работа
Преобразователи частоты Profimaster не останавливают работу электродвигателя даже в случае существенных просадок напряжения, что исключает простой приводного оборудования даже в условиях нестабильного напряжения питающей сети.
Гибкая конфигурация
Продвинутая программная и аппаратная составляющие ПЧ Profimaster открывают доступ к максимального детализированной настройке и замене широкого ряда устройств мировых брендов-лидеров приводной промышленности без потери надежности и функционала.
