Компактный преобразователь частоты с векторным управлением ProfiMaster PM-150
Технические характеристики:
Напряжение питания: 220/380 В
Номинальная мощность: 0,2 - 4 кВт
Преимущества:
• Встроенный ПЛК
• 39 функций логического входа
• 24 функции релейного выхода
• 14 функций аналогового выхода
• 29 пользовательских параметров дисплея
• Позитивная/негативная логика
Простая наладка и управление
• Нетребователен к параметрам электродвигателя
• Пользовательское меню для простого конфигурирования
• Автотюнинг двигателя статический и динамический
• RS485 с MODBUS RTU
• Суммирование заданий
Надежная работа в суровых условиях
• Защита от просадки напряжения AVR
• Защита от химически агрессивных сред
• 6-кратный запас по напряжению IGBT транзисторов
• История аварийных событий с 14 параметрами
• 32 параметра самодиагностики
Отличное регулирование
• Скалярное, 2 векторных и 6 «U/f в степени» законов управления
• Идеален для управления однофазными двигателями
• Линейная, U-образная кривые разгона
• Встроенный тормозной транзистор
• ПИД-регулятор
| Номер модели | Мощность | Номинальный входной ток | Номинальный выходной ток | Мощность электродвигателя | |
| кВа | А | А | кВт | л.с. | |
| Одна фаза: 220 В, 50/60 Гц Диапазон: -15% ~ +20% | |||||
| PM150-2S-0.2B | 0,5 | 4,9 | 1,6 | 0,18, 0,2, 0,25 | 0,25 |
| PM150-2S-0.4B | 1,0 | 6,5 | 2,5 | 0,37 0,4 | 0,5 |
| PM150-2S-0.7B | 1,5 | 9,3 | 4,2 | 0,75 | 1,0 |
| PM150-2S-1.5B | 3,0 | 15,7 | 7,5 | 1,5 | 2 |
| PM150-2S-2.2B | 4,0 | 24 | 9,5 | 2,2 | 3 |
| Три фазы: 380 В, 50/60 Гц Диапазон: -15% ~ +30% | |||||
| PM150-4T-0.7B | 1,5 | 3,4 | 2,5 | 0,75 | 1 |
| PM150-4T-1.5B | 3,0 | 5,0 | 4,2 | 1,5 | 2 |
| PM150-4T-2.2B | 4,0 | 5,8 | 5,5 | 2,2 | 3 |
| PM150-4T-4.0B | 6,0 | 11 | 9,5 | 3,7 4 | 5 |

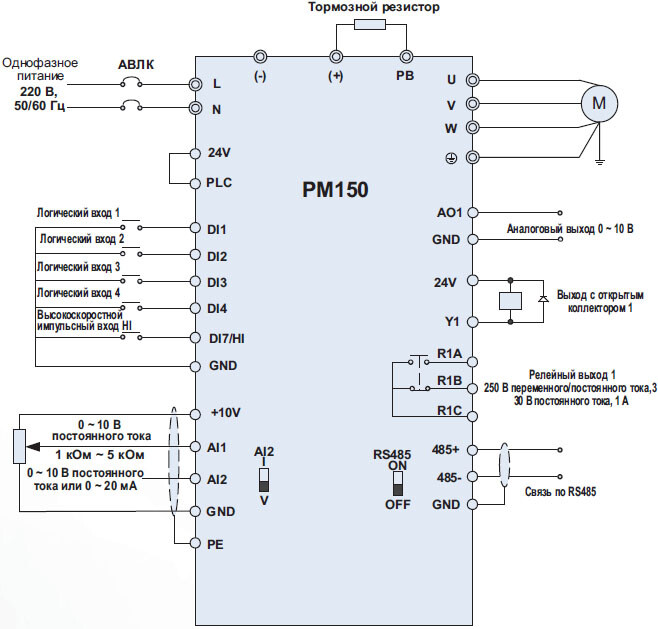

Стандартная схема подключения однофазного преобразователя частоты на 220 В
